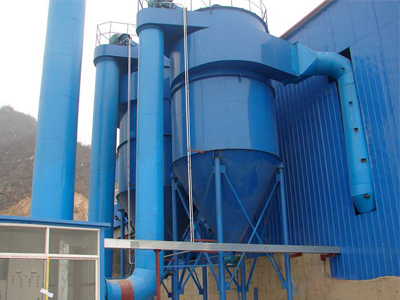

ZC反吹風布袋除塵器
ZC反吹風布袋除塵器詳細內容介紹
關于產品詳細說明
泊頭森華環保生產的ZC反吹風布袋除塵器結構緊湊合理，凈化效率可靠，并且占地面積小，方便工作人員的安裝與維護；我們的這款除塵器采用高壓風機反吹清灰，使得應用不受氣源條件限制，嚴寒地區室內安裝其它地區都能在室外安裝。特別適合工作區經常變遷或分散小塵源點的除塵。
【 ZC 反吹風布袋除塵器的工作原理 】
過濾工況：含塵氣流由切向進入過濾室上部空間，由于入口為蝸殼型。大顆粒及凝聚塵粒在離心力作用下沿筒壁旋落灰斗。小顆粒塵彌散于過濾室袋間空隙從而被濾袋阻留。粘附在濾袋外層，凈化空氣透過濾壁經花板上濾袋導口匯集于清潔室，由通風機吸出而排放于大氣中。
隨著過濾工況的進行，阻留粉塵逐漸增厚濾袋阻力逐漸增加。當達到反吹風控制阻力上限時，根據需要可以手動開啟反吹風機，也可由差壓變送器發出訊號自動啟動反吹風機及反吹風旋臂傳動機構進行反吹。
【 ZC 反吹風布袋除塵器的特點介紹 】
1、殼體按旋風除塵器蝸殼型進口設計，起到局部旋風作用，減輕濾袋負荷。
2、采用高壓風機反吹清灰，克服了壓縮空氣脈沖清灰的弊病、反吹風作用距離大，可采用長濾袋充分利用空間，減少占地面積。
3、用除塵器的阻力作為信號，自動控制回轉反吹清灰，視入口濃度高低，自動調整清灰周期。
4、除_嚴寒地區外，本款除塵器可室外露天安裝，不需要建造除塵器間。
技術性能：
| 型號 | 過濾面積(m2) | 處理風量 | 袋長 | 圈數 | 袋數(條) | 效率% | 阻力 | 外型尺寸(直徑×高)(mm) | 重量 | ||
| 規格 | V米/分 | m3/h | |||||||||
| ZC-24/2 | A | 38 | 1.0-1.5 | 2280-3420 | 2.0 | 1 | 24 | ＞99 | ＞120 | ф1690×4370 | 1916 |
| B | 38 | 2.0-2.5 | 4560-5700 | 2.0 | 1 | 24 | ф1690×4370 | 1916 | |||
| ZC-24/3 | A | 57 | 1.0-1.5 | 3420-5130 | 3.0 | 1 | 24 | ф1690×5370 | 2086 | ||
| B | 57 | 2.0-2.5 | 6840-8550 | 3.0 | 1 | 24 | ф1690×5370 | 2086 | |||
| ZC-24/4 | A | 79 | 1.0-1.5 | 4740-7110 | 4.0 | 1 | 24 | ф1690×6370 | 2263 | ||
| 3B | 79 | 2.0-2.5 | 9480-11850 | 4.0 | 1 | 24 | ф1690×6370 | 2263 | |||
| ZC-72/2 | A | 114 | 1.0-1.5 | 6840-10260 | 2.0 | 2 | 72 | ф2530×5030 | 4150 | ||
| B | 114 | 2.0-2.5 | 13650-17100 | 2.0 | 2 | 72 | ф2530×5030 | 4150 | |||
| ZC-72/3 | A | 170 | 1.0-1.5 | 10200-15500 | 3.0 | 2 | 72 | ф2530×6030 | 4868 | ||
| B | 170 | 2.0-2.5 | 20400-25500 | 3.0 | 2 | 72 | ф2530×6030 | 4868 | |||
| ZC-72/4 | A | 228 | 1.0-1.5 | 13680-20520 | 4.0 | 2 | 72 | ф2530×7030 | 5587 | ||
| B | 228 | 2.0-2.5 | 27360-34200 | 4.0 | 2 | 72 | ф2530×7030 | 5587 | |||
| 型號 | 過濾面積(m2) | 處理風量 | 袋長 | 圈數 | 袋數(條) | 效率% | 阻力 | 外型尺寸(直徑×高)（mm） | 重量 | ||
| 規格 | V米/分 | m3/h | |||||||||
| ZC-144/3 | A | 340 | 1.0-1.5 | 20400-30600 | 3.0 | 3 | 144 | ＞99 | ＜120 | ф3530×7145 | 8900 |
| B | 340 | 2.0-2.5 | 40800-51000 | 3.0 | 3 | 144 | ф3530×7145 | 8900 | |||
| ZC-144/4 | A | 450 | 1.0-1.5 | 27000-40500 | 4.0 | 3 | 144 | ф3530×8145 | 11760 | ||
| B | 450 | 2.0-2.5 | 54000-67500 | 4.0 | 3 | 144 | ф3530×8145 | 11760 | |||
| ZC-144/5 | A | 569 | 1.0-1.5 | 34140-51210 | 5.0 | 3 | 144 | ф3530×9145 | 14280 | ||
| B | 569 | 2.0-2.5 | 68280-85350 | 5.0 | 3 | 144 | ф3530×9145 | 14280 | |||
| ZC-144/4 | A | 760 | 1.0-1.5 | 45600-68400 | 4.0 | 4 | 240 | ф4380×9060 | 16100 | ||
| B | 760 | 2.0-2.5 | 91200-114000 | 4.0 | 4 | 240 | ф4380×9060 | 16100 | |||
| ZC-144/5 | A | 950 | 1.0-1.5 | 57000-85500 | 5.0 | 4 | 240 | ф4380×10370 | 18270 | ||
| B | 950 | 2.0-2.5 | 114000-142500 | 5.0 | 4 | 240 | ф4380×10370 | 18270 | |||
| ZC-144/6 | A | 1140 | 1.0-1.5 | 68400-102600 | 6.0 | 4 | 240 | ф4380×11870 | 20039 | ||
| B | 1140 | 2.0-2.5 | 136800-171000 | 6.0 | 4 | 240 | ф4380×11870 | 20039 | |||
